Жало паяльника
Что это такое?
Жало паяльника — это съемный металлический наконечник, который непосредственно передает тепло от нагревательного элемента паяльника к месту пайки . От его формы и состояния напрямую зависит качество соединения, скорость работы и удобство пайки. Современные жала — это не просто медный пруток, а многослойные изделия, в которых сочетаются отличная теплопроводность меди и износостойкость защитных покрытий. Процесс передачи тепла происходит при физическом контакте жала с контактной площадкой или выводом компонента, расплавляя припой .
Из чего делают и какие бывают?
Конструкция большинства качественных жал включает несколько слоев. Основу составляет медный сердечник, который обеспечивает быстрый нагрев и равномерное распределение температуры. Поверх него наносится защитный слой из железа, который предотвращает растворение меди в расплавленном припое и продлевает срок службы. Рабочая часть покрывается хромом и никелем для защиты от окисления, а самый кончик имеет покрытие из олова, способствующее хорошей смачиваемости припоем . По способу установки различают классические жала, которые просто вставляются в нагревательный элемент, и более совершенные картриджи, где нагревательный элемент и датчик температуры встроены прямо в жало для максимальной точности и быстрого нагрева .
Зачем и где это применяют?
Выбор формы жала — это компромисс между точностью и способностью передавать тепло.

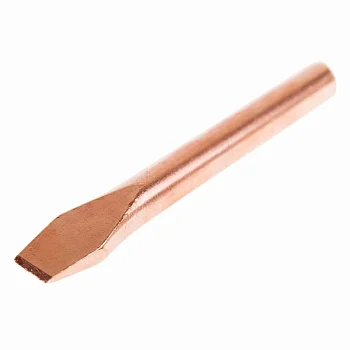

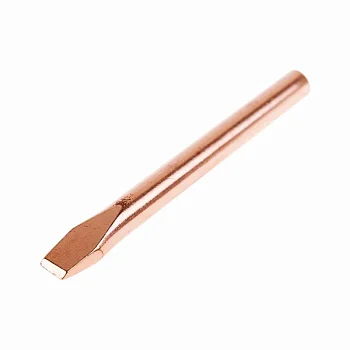

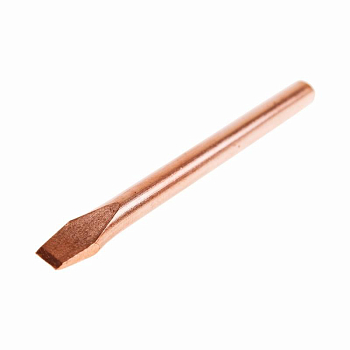

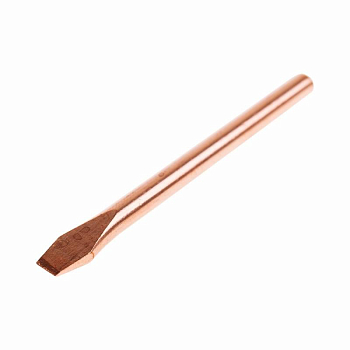

- Клин (D-Type / Chisel): Самая распространенная и универсальная форма. Благодаря плоской поверхности обеспечивает хорошую теплоотдачу и подходит для большинства задач: пайка сквозных компонентов, проводов, лужение .

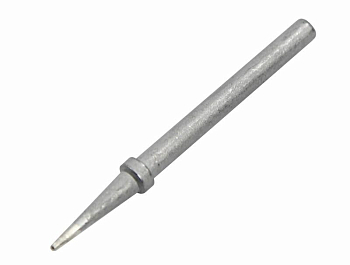

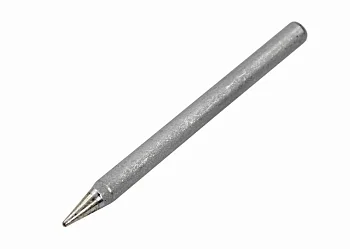

- Конус (B-Type / Conical): Идеален для точных работ, мелких SMD-компонентов и доступа в труднодоступные места. Имеет низкую тепловую инерцию, поэтому не подходит для массивных деталей .
- Нож (K-Type / Knife): Главный инструмент для ремонта. Используется для пайки компонентов с большим количеством выводов (drag soldering), удаления перемычек и демонтажа .
- Волна / Лопатка (C-Type / Bevel): Имеет вогнутую поверхность, которая хорошо удерживает каплю припоя. Применяется для быстрой пайки многоногого SMD, а также для нагрева больших площадей .
- Игла (I-Type / Needle): Требует высокой квалификации. Используется для микроскопической пайки компонентов размером 0201 и работы в ограниченном пространстве .
Для старых медных жал важна механическая зачистка и проковка для уплотнения металла, в то время как современные жала с покрытием нельзя чистить напильником — только латунной стружкой или специальной губкой .
Интересный факт:
Жало с встроенным нагревательным элементом (серии T12, JBC и др.) стало настоящей революцией. Благодаря тому, что датчик температуры находится прямо у рабочей зоны, такие картриджи способны разогнаться до рабочей температуры 350°C буквально за 5–10 секунд и моментально реагировать на теплопотери при пайке, поддерживая заданную температуру с точностью до пары градусов. Это делает обычные паяльники с массивным нагревателем настоящими «коптилками» по сравнению с такими системами .
