Зажим заземления для сварочного кабеля
Что это такое?
Зажим заземления для сварочного кабеля — это металлический зажим (часто называемый «крокодилом» или «массой»), который служит для подключения сварочного кабеля к свариваемой детали или рабочей поверхности . Он обеспечивает надежное электрическое соединение с заготовкой, замыкая сварочную цепь. Это неотъемлемая часть любого сварочного поста, необходимая для стабильной работы аппарата и безопасности сварщика .
Из чего делают и какие бывают?
Зажимы заземления классифицируются по конструкции материалу и силе тока. По форме выделяют несколько основных типов:
- Пружинные зажимы («крокодилы»): Наиболее распространенный тип, который фиксируется на детали за счет мощной пружины и имеет рифленые губки для надежного захвата .
- Винтовые зажимы: Имеют винтовой механизм для фиксации на массивных и неподвижных деталях, обеспечивая очень надежный контакт .

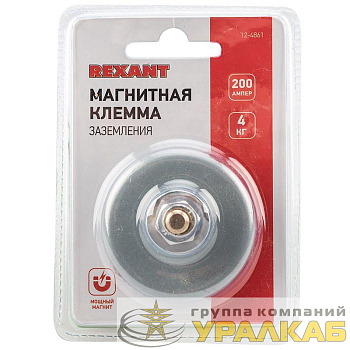

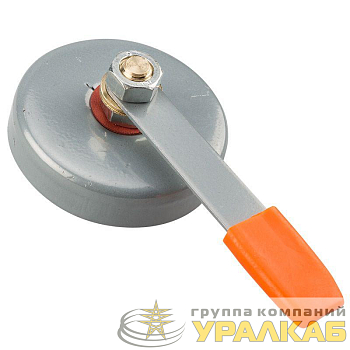

- Магнитные зажимы: Крепятся к металлической поверхности с помощью встроенного магнита, что удобно для работы на крупных конструкциях. Они дороже, но обеспечивают хороший контакт и меньше перегреваются .
Материалы: Для обеспечения хорошей проводимости и устойчивости к нагреву токоведущие части (губки) изготавливают из латуни (наиболее популярный, надежный и недорогой вариант), меди (обеспечивает лучший контакт, но мягче и дороже), а также бронзы .
Классификация по току: Главный параметр выбора — это максимальный сварочный ток, на который рассчитан зажим. Наиболее распространены модели на 200 А, 300 А, 500 А и 600 А . Например, клемма КЗ-20 рассчитана на 200 А, КЗ-31 на 310 А, а КЗ-50 на 500 А . Для мощного профессионального оборудования могут использоваться зажимы на 600 А и более .
Зачем и где это применяют?
Основная задача зажима — обеспечить надежное соединение с низким электрическим сопротивлением . Плохой контакт приводит к потерям мощности, нестабильному горению дуги и сильному нагреву самого зажима, что может быть опасно. Он используется при всех видах ручной дуговой сварки (ММА), полуавтоматической сварке (MIG/MAG) и аргонодуговой сварке (TIG) .
Интересный факт
Для ответственных работ, где требуется идеальный контакт, например, при сварке вращающихся деталей, используются специальные токосъемные муфты . А для сварки в стесненных условиях или на сложных конструкциях некоторые производители выпускают зажимы с регулируемой силой прижима и увеличенной глубиной захвата, что позволяет закрепиться даже на небольшом краю детали .
