Припойная проволока
Что это такое?

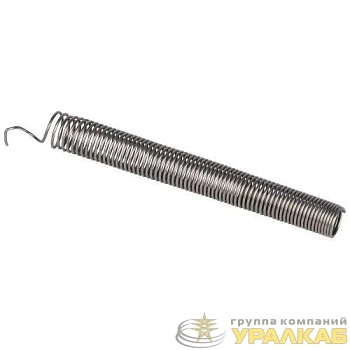

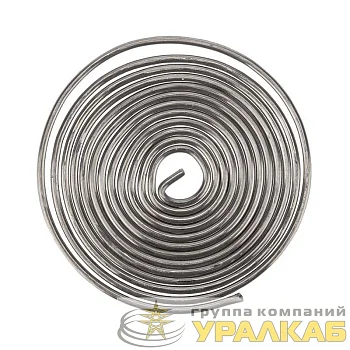

Припойная проволока — это распространенная форма припоя, используемая в качестве присадочного материала для создания неразъемного соединения металлических деталей методом пайки . Она представляет собой тонкую металлическую нить (проволоку), которая при нагревании до определенной температуры расплавляется, смачивает соединяемые поверхности и, застывая, образует прочный и герметичный шов, обладающий также хорошей электропроводностью . Проволока может поставляться как без флюса, так и с флюсом внутри (обычно канифолью), что значительно упрощает процесс пайки .
Из чего делают и как устроены?
Припойная проволока классифицируется по составу, диаметру и наличию флюса. Основные виды:

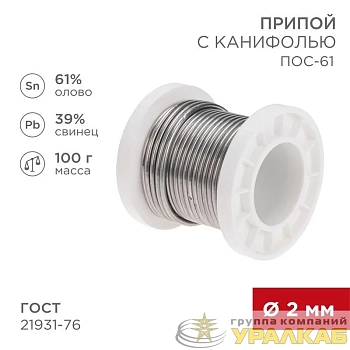

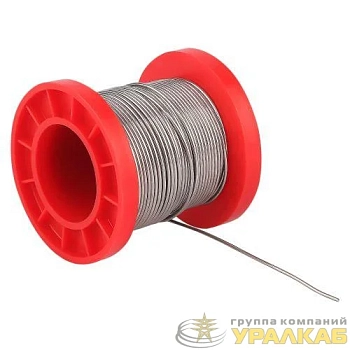

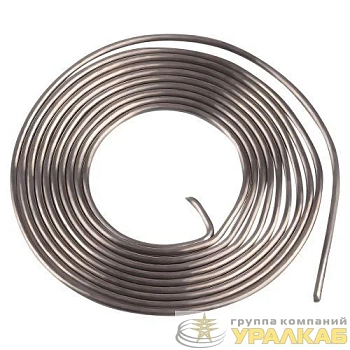

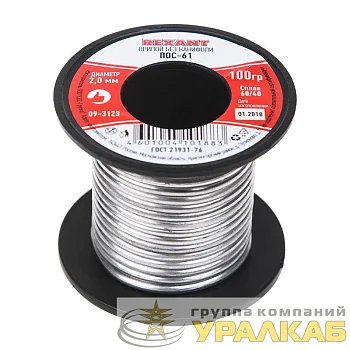

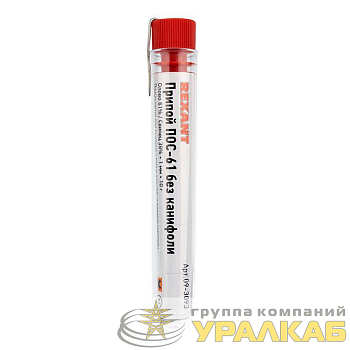

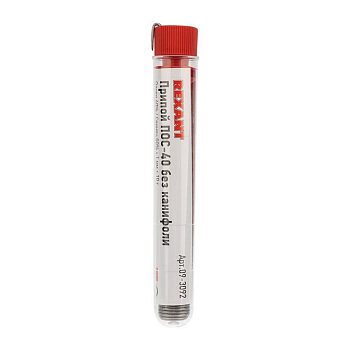

- Оловянно-свинцовые припои (ПОС): Самый распространенный тип для радиомонтажа и электроники. Цифра в маркировке (например, ПОС-61, ПОС-60) указывает на процентное содержание олова, которое определяет температуру плавления и прочность соединения . Например, припой ПОС-61 с содержанием олова 61% имеет температуру полного расплавления около 190°C и идеально подходит для пайки чувствительных компонентов . Припой ПОС-63 считается эвтектическим, застывая мгновенно при 183°C . ПОС-40 с более низким содержанием олова имеет более высокую температуру плавления (до 238°C) и используется для менее ответственных соединений .
- Припои без свинца (бессвинцовые): Применяются в соответствии с современными экологическими стандартами (например, RoHS) для производства электроники, хотя в предоставленных результатах поиска информация о них отсутствует.

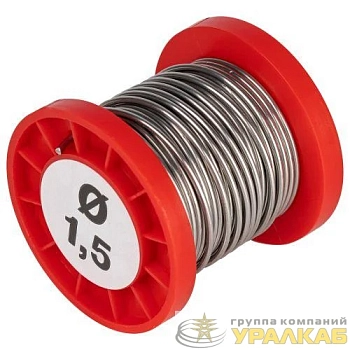

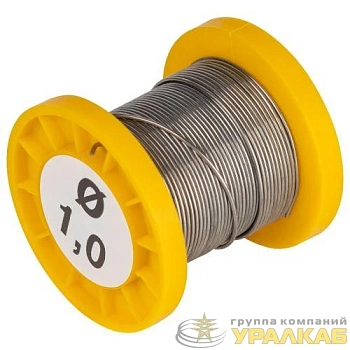

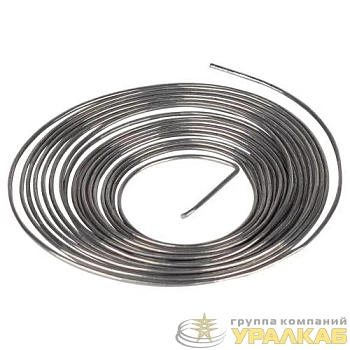

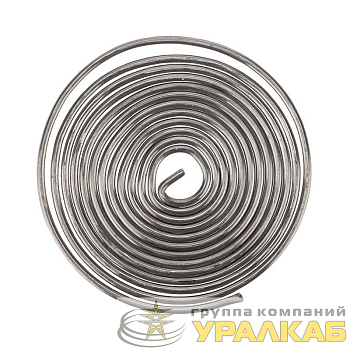

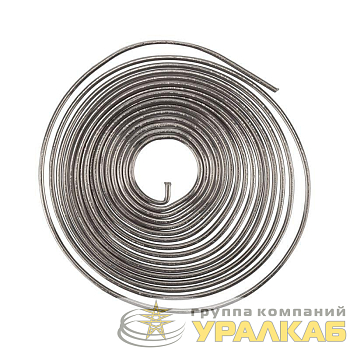

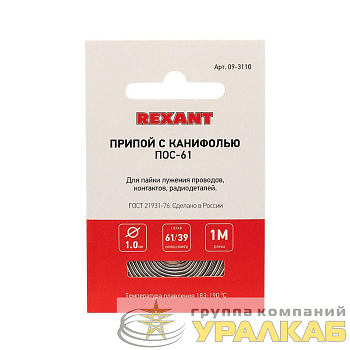

- Диаметр проволоки: варьируется от очень тонкой (0.5 мм, 0.8 мм) для точной пайки мелких компонентов до более толстой (1.5 мм, 2 мм, 3 мм) для пайки массивных деталей .

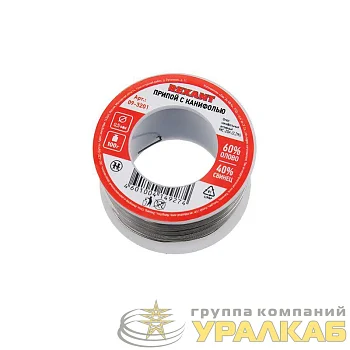

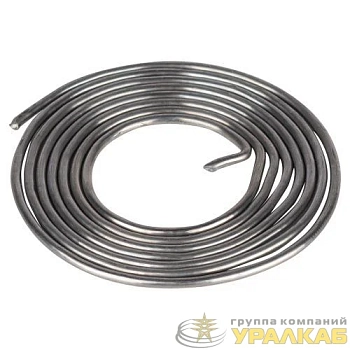

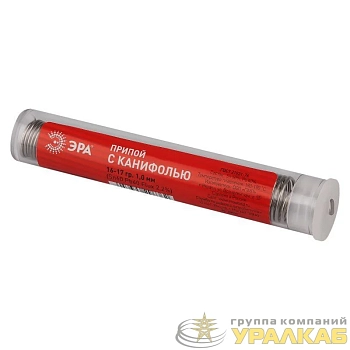

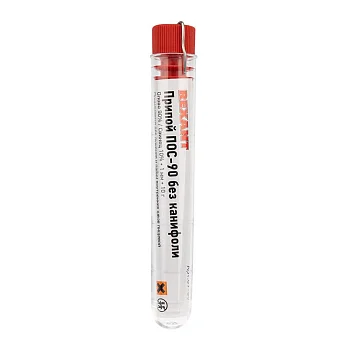

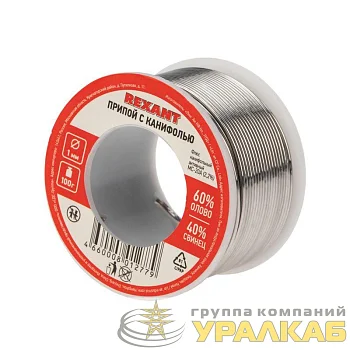

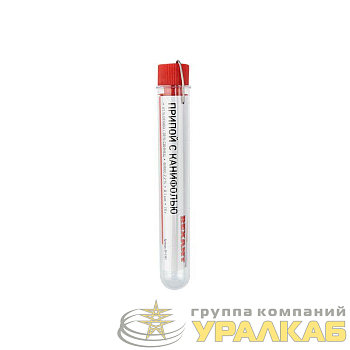

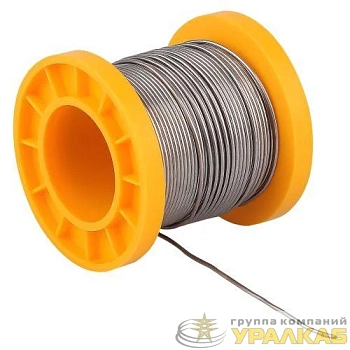

- С флюсом или без: Проволока может содержать внутри один или несколько каналов с флюсом (например, канифолью), что обеспечивает удобство пайки, так как флюс автоматически подается в зону соединения . Бесфлюсовая проволока требует отдельного нанесения флюса .
Зачем и где это применяют?
Сфера применения припойной проволоки охватывает широкий спектр задач — от профессиональной и любительской электроники до промышленности.
- Электроника и радиотехника: Пайка компонентов на печатных платах, монтаж микросхем, соединение проводов в электро- и радиоаппаратуре, создание точных приборов, где недопустим перегрев .
- Электротехника и приборы: Лужение и пайка контактов, соединение кабелей и проводов, ремонт электроаппаратуры .
- Другие области: Пайка деталей из меди, латуни, никеля, оцинкованного железа, а также некоторых керамических и металлизированных поверхностей .
Интересный факт:
Процесс пайки — это не просто склеивание расплавленным металлом. При нагреве между расплавленным припоем и твердым основным металлом происходят сложные физико-химические процессы: припой не только смачивает поверхность и растекается по ней, но и частично диффундирует (проникает) в структуру металла, а основной металл может растворяться в припое . В результате образуется тонкая промежуточная прослойка из сплава, которая и обеспечивает высокую прочность и герметичность соединения. Также важно понимать, что классические припои ПОС-61 и Sn60Pb40, имея одинаковое процентное соотношение олова и свинца, могут немного различаться по температуре плавления (190°C и 191°C соответственно) из-за разных стандартов производства и микродобавок легирующих элементов .
