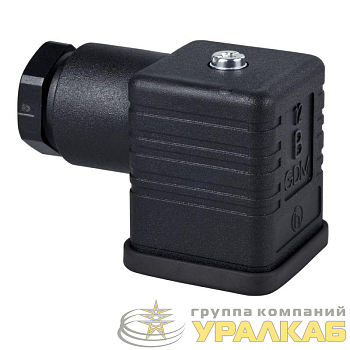

Разъем прямоугольный (разъем промышленный)
Что это такое?
Прямоугольный промышленный разъем — это модульное устройство, предназначенное для надежного соединения силовых цепей, сигналов и данных в условиях промышленного производства и на транспорте . В отличие от бытовых круглых штекеров, он имеет прямоугольную форму сопрягаемой поверхности, что позволяет компактно размещать большое количество контактов (от 2 до 120+ в одном корпусе) и создавать сложные коммутационные узлы . Такие разъемы часто называют «сверхпрочными» (Heavy Duty Connectors) из-за их способности работать в экстремальных условиях: при вибрации, высокой влажности, запыленности и перепадах температур .
Из чего делают и как устроены?
Конструкция прямоугольного разъема модульная и состоит из трех основных элементов .
Корпус (кожух и основание) обеспечивает механическую защиту. Он изготавливается из прочного металла (алюминиевые сплавы) или высокопрочного термопластика, устойчивого к ультрафиолету, маслу и химическим веществам . Степень защиты корпусов может достигать IP65 (полная пыленепроницаемость и защита от струй воды) и даже IP68 при использовании специальных уплотнений, что позволяет использовать их на открытом воздухе .
Контактная вставка (модуль) — это съемная «начинка», куда непосредственно подсоединяются провода. Вставки различаются по количеству контактов (от 6 до 64 и более) и способу подключения проводов:
- Винтовые клеммы (серия HE, HEE, HDD, HDD): Для быстрого монтажа стандартным инструментом, допускают применение наконечников .
- Обжимные контакты (серия HC, HMC): Обеспечивают максимально надежное соединение, устойчивое к вибрации .
- Пружинные зажимы (Push-in, серия HSB): Самый быстрый монтаж без инструмента, виброустойчивы и просты в эксплуатации .
Контактные элементы (штыри и гнезда) изготавливаются из медных сплавов (латунь, бронза) и покрываются золотом или серебром для обеспечения минимального переходного сопротивления и защиты от коррозии . Номинальный ток на один контакт может достигать 40 А и более, а напряжение — до 1500 В .
Зачем и где это применяют?
Прямоугольные разъемы незаменимы в современном промышленном оборудовании и на транспорте, особенно в модульных системах, где блоки нужно быстро заменять . Основные сферы применения включают:
- Промышленная автоматизация (АСУ ТП): подключение серводвигателей, частотных преобразователей, датчиков на станках с ЧПУ и роботизированных линиях .
- Энергетика и транспорт: соединение цепей управления в поездах метро, локомотивах, оборудовании подстанций и в ветроэнергетике .
- «Умные» здания и телекоммуникации: коммутация блоков управления лифтами, системами отопления, вентиляции и кондиционирования .
Интересный факт
Одним из главных преимуществ таких разъемов является «горячая замена» функциональных модулей . Благодаря модульной конструкции корпуса разъемов от разных производителей (например, HARTING, Weidmüller, китайских аналогов) часто геометрически совместимы друг с другом . Это позволяет гибко наращивать функционал оборудования, комбинируя токовые и сигнальные вставки в одном корпусе, упрощая транспортировку и сокращая время простоя при ремонте оборудования .
