Кабель КВБбШв
КВБбШв — контрольный бронированный кабель с медными жилами в ПВХ-изоляции, со стальной ленточной бронёй и защитным шлангом из ПВХ-пластиката. Буквы в маркировке означают: К — контрольный, В — ПВХ-изоляция жил, Б — броня из стальных лент, б — без подушки под броню, Шв — наружный шланг из ПВХ. Предназначен для вторичных цепей, цепей управления, сигнализации и автоматики. Применяется для стационарной прокладки в земле, траншеях, помещениях и на эстакадах, устойчив к механическим повреждениям и грызунам. Рабочее напряжение — до 660 В переменного тока (50 Гц).

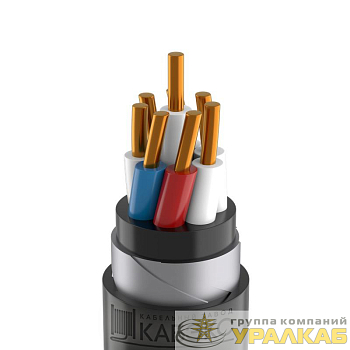

Конструкция и модификации
- Количество жил: 4, 5, 7, 10, 14, 19, 27, 37, 52 жилы сечением 1,0–2,5 мм². Наиболее ходовые — 7, 10, 14 жил.
- Жилы: медные однопроволочные (класс 1) с ПВХ-изоляцией. Имеют цветовую или цифровую маркировку для удобства монтажа.
- Изоляция: ПВХ-пластикат с разделительным слоем поверх скрутки.
- Броня: две стальные оцинкованные ленты, наложенные так, что верхняя перекрывает зазоры нижней.
- Защитный шланг: ПВХ-оболочка поверх брони, предохраняющая сталь от коррозии.

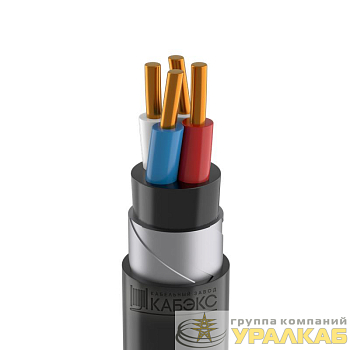

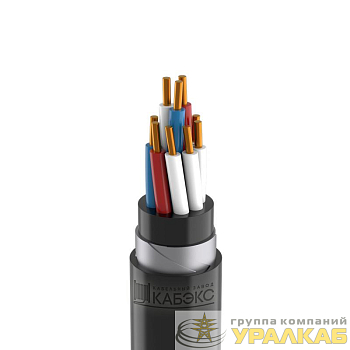

- Модификации: КВБбШв-нг (не распространяет горение), КВБбШв-нг-LS (низкое дымо- и газовыделение для общественных зданий).
Параметры выбора
- Количество жил: 4–5 (простые цепи управления), 7–14 (шкафы автоматики, подключение датчиков), 19–37 (сложные системы КИПиА), 52 (многоканальные системы).
- Сечение жил: 1,0 мм² (слаботочные сигнальные цепи), 1,5 мм² (универсальное для управления), 2,5 мм² (силовые цепи управления, пускатели).
- Номинальное напряжение: до 660 В переменного тока (50 Гц) — для вторичных цепей и цепей управления.
- Условия прокладки: в земле (траншеи, без растягивающих усилий), в помещениях, тоннелях, на эстакадах. Для прокладки в земле обязательна броня — она защищает от грызунов и механических повреждений.
- Температура эксплуатации: от -50 до +50 °C, монтаж без подогрева при температуре не ниже -15 °C.
- Минимальный радиус изгиба: 10 наружных диаметров кабеля — из-за бронированной конструкции.
Популярные вопросы
Чем КВБбШв отличается от ВБШв? ВБШв — силовой кабель с жилами большого сечения (от 2,5 до 240 мм²) для передачи электроэнергии, а КВБбШв — контрольный с жилами 1,0–2,5 мм² для цепей управления и сигнализации. У КВБбШв больше жил (до 52) и они скручены в сердечник, у ВБШв — обычно 1–5 жил. Можно ли использовать КВБбШв вместо силового кабеля? Нет, жилы КВБбШв имеют малое сечение (до 2,5 мм²) и не рассчитаны на большие токи. Он предназначен только для вторичных цепей, управления и сигнализации. Для силовых линий нужны кабели ВБШв, АВБШв или ВВГ. Зачем нужна броня в контрольном кабеле? Броня защищает жилы от механических повреждений при прокладке в земле, от грызунов и случайных ударов. Без брони (например, КВГ или КВВГ) кабель можно прокладывать только в помещениях, трубах или лотках — в земле он быстро выйдет из строя.
