Кабель ААБл 6 кв
ААБл 6 кВ — силовой кабель с алюминиевыми жилами, бумажной пропитанной изоляцией, бронёй из стальных лент и подушкой под броню. Буквы в маркировке означают: А — алюминиевые жилы, А — алюминиевая оболочка, Б — броня из стальных лент, л — подушка под броню из пластмассовых лент. Предназначен для передачи электроэнергии в сетях напряжением 6 кВ частотой 50 Гц. Применяется для прокладки в траншеях (земле) с низкой и средней коррозионной активностью, в туннелях и производственных помещениях. Отличается высокой механической прочностью и долговечностью (срок службы до 30 лет).
ААБл 6 кВ — силовой кабель с алюминиевыми жилами, бумажной пропитанной изоляцией, бронёй из стальных лент и подушкой под броню. Буквы в маркировке означают: А — алюминиевые жилы, А — алюминиевая оболочка, Б — броня из стальных лент, л — подушка под броню из пластмассовых лент. Предназначен для передачи электроэнергии в сетях напряжением 6 кВ частотой 50 Гц. Применяется для прокладки в траншеях (земле) с низкой и средней коррозионной активностью, в туннелях и производственных помещениях. Отличается высокой механической прочностью и долговечностью (срок службы до 30 лет).

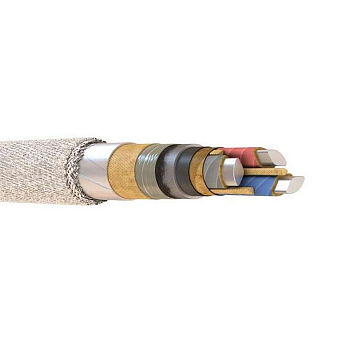

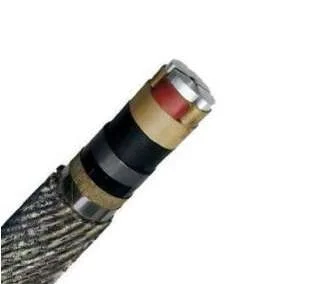

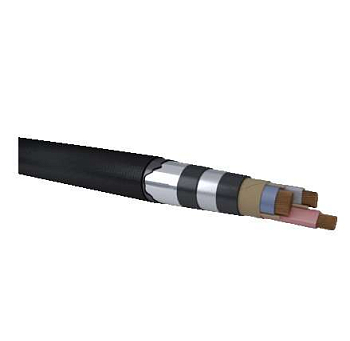

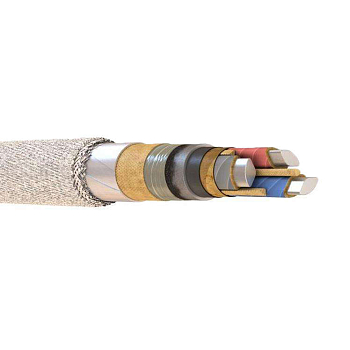

Конструкция и модификации
- Количество жил: 3 жилы сечением от 25 до 240 мм². Трёхжильное исполнение — стандарт для трёхфазных сетей 6 кВ.
- Жилы: алюминиевые круглой или секторной формы, скрученные в сердечник. Секторные жилы уменьшают диаметр кабеля и экономят место в траншее.
- Изоляция: пропитанная бумажная с вязким или нестекающим составом. Для вертикальных участков с перепадом высот более 15 м применяется кабель с нестекающим составом (маркируется буквой «Ц» — ЦААБл).
- Алюминиевая оболочка: герметичная защита изоляции от влаги и внешних воздействий.
- Подушка под броню: слой из битумной массы, крепированной бумаги и пластмассовой ленты — защищает алюминиевую оболочку от коррозии стальной бронёй.
- Броня: две стальные оцинкованные ленты, обеспечивающие механическую защиту при прокладке в земле.
- Наружный покров: слой из стеклоткани или кабельной пряжи, пропитанной битумом — защищает броню от коррозии.
Параметры выбора
- Номинальное напряжение: 6 кВ — для распределительных сетей промышленных предприятий, подстанций и городских электросетей.
- Сечение жил: 25, 35, 50, 70, 95, 120, 150, 185, 240 мм² — подбирается по допустимому току и экономическим условиям. Примеры: 50 мм² для небольших подстанций, 120–150 мм² для магистральных линий.
- Допустимый ток: от 130 А (25 мм² в земле) до 365 А (240 мм² в земле) — зависит от сечения и условий прокладки.
- Условия прокладки: в траншеях (земле) с низкой и средней коррозионной активностью, в туннелях, каналах, производственных помещениях. Не допускается прокладка в воде и местах с высокой коррозионной активностью.
- Температурный диапазон: от -50 до +50 °C. Допустимый нагрев жил в рабочем режиме — до +60 °C, в аварийном — до +80 °C. Монтаж без подогрева при температуре не ниже 0 °C.
- Минимальный радиус изгиба: 15 наружных диаметров кабеля — из-за бумажной изоляции и бронированной конструкции.
- Перепад высот: до 15 м для кабеля с вязким составом, без ограничений для кабеля с нестекающим составом (ЦААБл).
Популярные вопросы
Чем ААБл отличается от ААШв? ААБл имеет броню из стальных лент и подушку под броню, что обеспечивает высокую механическую защиту при прокладке в земле. ААШв имеет шланговую ПВХ-оболочку без брони — он легче и гибче, но требует дополнительной защиты в траншеях (песчаная подушка, сигнальная лента). ААБл оптимален для прямой прокладки в земле, ААШв — для туннелей и помещений. Можно ли прокладывать ААБл на вертикальных участках? Да, но при перепаде высот более 15 метров необходимо использовать кабель с нестекающим пропиточным составом (ЦААБл). В обычном ААБл с вязким составом пропитка стечёт вниз под действием гравитации, и верхние участки потеряют изоляционные свойства, что приведёт к пробою. Почему жилы алюминиевые, а не медные? Алюминий дешевле и легче меди, что критично для длинных кабельных линий высокого напряжения. Однако алюминиевые жилы требуют более тщательного монтажа (окисляются, менее гибкие) и специальных соединительных муфт. Для ответственных объектов с частыми изгибами иногда применяют медные аналоги (ААБл → ЦАБл), но они значительно дороже.
